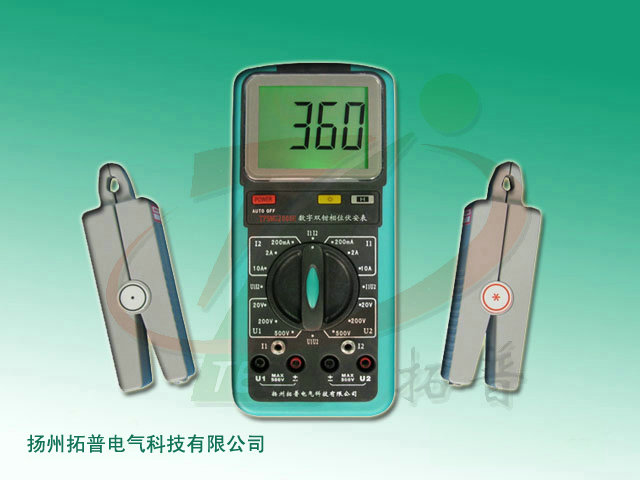

名稱:數字雙鉗相位伏安表
型 號:TPSMG2000E
價 格:0元
TPSMG2000E 數字雙鉗相位伏安表采用鉗形電流互感器轉換方式輸入被測電流,因而測量時無需斷開被測線路。測量U1-U2之間相位時,兩輸入回路完全絕緣隔離,因此避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。TPSMG2000E數字雙鉗相位伏安表是電力部門、工廠和礦山、石油化工、冶金系統進行二次回路檢查的儀表。尤其適用于繼電保護、電能計量、電力建設和變送電工程。

 詳細介紹

產品概述
    TPSMG2000E 數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位,判別感性、容性電路及三相電壓的相序,檢測變壓器的接線組別,測試二次回路和母差保護系統,讀出差動保護各組CT之間的相位關系,檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流,因而測量時無需斷開被測線路。測量U1-U2之間相位時,兩輸入回路完全絕緣隔離,因此避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏,超大字符。
    TPSMG2000E數字雙鉗相位伏安表是電力部門、工廠和礦山、石油化工、冶金系統進行二次回路檢查的儀表。尤其適用于繼電保護、電能計量、電力建設和變送電工程。

工作原理
    TPSMG2000E數字雙鉗相位伏安表采用鉗形電流互感器轉換方式輸入被測電流,因而測量時無需斷開被測線路。測量U1-U2之間相位時,兩輸入回路絕緣隔離,因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。

產品別稱

相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、雙鉗數字式相位表。

結構特點
1、結構精巧,使用方便
● 手持式結構;
● 在10mA-10A電流范圍內,3V-500V電壓范圍內測量相位時不用斷開電路和更換量限;
● 顯示器采用了高反差液晶顯示屏,超大字符;
● 開關功能及布局合理,轉動開關即可讀出被測電壓、電流及其相位。
2、分辨率高
    采用專業電流鉗,電流分辯率達0.1mA;電壓分辯率0.1V。
3、低功耗
    該相位表微功耗設計,且具有電池電壓檢測功能。

技術參數
1、基本誤差
1.1 參比工作條件
(a)環境溫度:(23±5)℃
(b)環境濕度:(45~75)% RH
(c)被測信號波形:正弦波、β=0.02
(d)被測信號頻率:(50±0.2)Hz
(e)被測載流導線在鉗口中的位置:任意
(f)測量相位時被測信號幅值范圍:100~220V、0.5A~1.5A
(g)外參比頻率電磁場干擾:應避免
1.2 基本誤差極限
1.2.1 交流電壓見表1

表1:交流電壓測量誤差

量限

分辨率

基本誤差極限

20V

0.01V

±(0.3%讀數+0.2%量程)

200V

0.1V

±(0.3%讀數+0.2%量程)

500V

1V

±(0.3%讀數+0.2%量程)

輸入阻抗:各量限均為2MΩ
相位測量時,電壓端輸入阻抗>500KΩ
1.2.2 交流電流見表2

表2:交流電流測量誤差

量   限

分 辨 率

基本誤差極限

200mA

0.1mA

±(0.3%讀數+0.2%量程)

2A

1mA

10A

10mA

1.2.3 相位
U-U、U-I、I-I見表3

表3:工頻相位測量誤差

范   圍

分 辨 率

基本誤差極限

 0~360°

 1°

±2°

2、工作誤差
2.1 額定工作條件
  (a)環境溫度:(0~40)℃
  (b)環境濕度:(20~80)% RH
  (c)被測信號波形:正弦波、β=0.05
  (d)被測信號頻率:(50±0.5)Hz
  (e)被測載流導線在鉗口中的位置:任意
  (f)測量相位時被測信號幅值范圍
       測 U1-U2相位時:30V~500V
       測 I1-I2 相位時:10mA~10.00A
       測 U1-I2 或 I1-U2 相位時:10V~500V、10mA~10.00A
  (g)外參比頻率電磁場干擾:應避免
2.2 額定工作誤差極限
2.1 所述額定工作條件下,各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
3、安全特性
3.1 耐壓
    電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1min的試驗。
3.2 絕緣電阻
    儀表線路與外殼之間、兩電壓輸入端之間:≥10MΩ
4、其它技術特性
4.1 顯示位數:3 1/2
4.2 采樣速率:3次/秒
4.3 電源:單個9V 迭層電池、電源電流小于5mA
4.4 外形尺寸
    表殼尺寸: 186×86×33
    鉗殼尺寸: 140×40×19
    鉗口尺寸: Φ7×8
4.5 重量
    表體: 280g
    測量鉗:2×200g
    測量鉗:2×200g
4.6 儲存條件
    溫度:-10℃~50℃

友情提醒:購置儀器要選直接生產商的產品,產品質量及售后服務有保證!產品咨詢:0514-88988010
