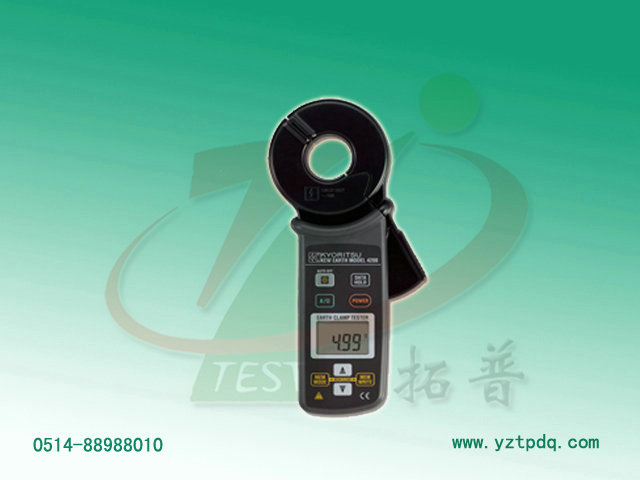

名稱：4200鉗形接地電阻測試儀
型 號：4200
揚州拓普電氣科技有限公司是致力于鉗形接地電阻測試儀、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
詳細介紹
揚州拓普電氣科技有限公司是致力于鉗形接地電阻測試儀、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
功能特點
1、僅適用于多點，共同可構成回路的接地體。
2、無需輔助接地樁，只需一鉗便可測試接地電阻。
3、測試接地電阻0.01～1200Ω。
4、可測量接地的漏電電流1mA～30.0A。
5、為確保準確度，采用內部微處理器技術和特殊鉗頭工藝。
6、為保證測試方法正確或測試現場可靠，LED將顯示 "JAW OPEN"、"NOISE"(超過3A)等符號。
7、可記錄99組數據。數據保持功能。
8、大顯示屏和背光顯示。
9、電量顯示和自動關機功能。
9、設計符合安全規格IEC61010-1 CAT.IV 300V、CAT.III 600V。
產品指標
功能特點
1、僅適用于多點，共同可構成回路的接地體。
2、無需輔助接地樁，只需一鉗便可測試接地電阻。
3、測試接地電阻0.01～1200Ω。
4、可測量接地的漏電電流1mA～30.0A。
5、為確保準確度，采用內部微處理器技術和特殊鉗頭工藝。
6、為保證測試方法正確或測試現場可靠，LED將顯示 "JAW OPEN"、"NOISE"(超過3A)等符號。
7、可記錄99組數據。數據保持功能。
8、大顯示屏和背光顯示。
9、電量顯示和自動關機功能。
9、設計符合安全規格IEC61010-1 CAT.IV 300V、CAT.III 600V。
產品指標
|
|
量程
|
分辨率
|
測定范圍
|
精度
|
|
接地電阻 |
20Ω
|
0.01Ω
|
0.00~20.99Ω
|
±1.5%±0.05Ω
|
|
200Ω
|
0.1Ω
|
16.0~99.9Ω |
±2%±0.5Ω |
|
|
100~209.9Ω
|
±3%±2Ω
|
|||
|
1200Ω
|
1Ω
|
160~399Ω
|
±5%±5Ω
|
|
|
400~599Ω
|
±10%±10Ω
|
|||
|
1200Ω
|
10Ω
|
600~1200Ω
|
---
|
|
|
交流電流 |
100mA |
0.1mA |
0.0~104.9mA |
±2%±0.7mA |
|
1000mA
|
1mA
|
80~1049mA
|
±2%
|
|
|
10A
|
0.01A
|
0.80~10.49A
|
||
|
30A
|
0.1A
|
8.0~31.5A
|
||
|
操作系統 |
接地電阻功能：額定電壓輸入，電流檢測（頻率約2400Hz）雙重集成 |
|||
|
超量程顯示
|
輸入超過測試量程時顯示“OL”
|
|||
|
響應時間
|
約7秒（接地電阻） 約2秒（AC電流）
|
|||
|
采樣率
|
約1次/秒
|
|||
|
測試時間
|
約12小時（使用R6P電池） 約24小時（使用LR6堿性電池）
|
|||
|
電流消耗
|
約50mA（最大100mA）
|
|||
|
使用電池
|
DC6V：R6P（AA錳電池）×4或LR6（AA堿性電池）×4
|
|||
|
自動關機
|
操作完成后約10分鐘自動關機
|
|||
|
安全規格
|
IEC61010-1 CAT.IV 300V 污染度2
|
|||
|
耐電壓
|
AC5320V/5秒 鉗口密合部與外箱間（鉗口除外）
|
|||
|
導體直徑 |
約φ32mm |
|||
|
外形尺寸
|
246(L)×120(W)×54(D)mm
|
|||
|
重量
|
約 780g(含電池)
|
|||
|
附件
|
9128(攜帶箱) LR6P×4 使用說明書,8304（工作確認電阻）
|
|||
